Menghitung Struktur Karangka Atap Membrane Sesuai Standar SNI

1. Paradigma Baru: Memahami Fisika Struktur Membrane Tensile

Sebelum melangkah jauh ke dalam perhitungan matematis, kita harus menyadari bahwa atap membran sama sekali berbeda dengan atap konvensional (seperti genteng, asbes, atau polikarbonat). Atap konvensional bekerja dengan prinsip kompresi atau menahan beban dari atas ke bawah (gravitasi). Sebaliknya, arsitektur kain ini bekerja sepenuhnya pada prinsip tegangan tarik (tension).

Kain membran ditarik ke berbagai arah secara berlawanan untuk menciptakan bentuk geometri 3D yang stabil. Konsep ini dikenal sebagai prinsip desain struktur atap membrane. Gaya tarik (tensile force) yang dihasilkan kain ini luar biasa besar, dan seluruh beban tersebut akan ditransfer ke rangka baja, lalu disalurkan ke sistem pondasi (anchor base). Jika struktur atap membrane tidak didesain untuk meredam gaya tarik ini, rangka baja bisa melengkung (deformasi plastis), atau bahkan tercabut dari pondasinya.

Oleh karena itu, mengetahui kelebihan dan kekurangan atap membrane tensile dari kacamata struktural sangatlah penting. Kelebihannya adalah kemampuannya menutupi area yang sangat luas tanpa memerlukan banyak pilar penyangga tengah. Namun kekurangannya, ia sangat menuntut akurasi perhitungan di fase desain awal. Tidak ada ruang untuk metode “trial and error” atau sekadar menebak ketebalan besi.

2. Mengapa Standar Nasional Indonesia (SNI) Mutlak Diperlukan?

Di Indonesia, pedoman konstruksi diatur ketat oleh regulasi teknis. Namun sayangnya, di lapangan masih banyak ditemukan aplikator yang mengandalkan “pengalaman” (feeling) ketimbang hitungan saintifik. Analisis struktur atap membran standar SNI keamanan teknis adalah satu-satunya jaminan bahwa bangunan komersial atau fasilitas publik Anda lulus uji kelayakan (SLF – Sertifikat Laik Fungsi).

Apabila Anda mengabaikan standar ini demi menekan harga kanopi membrane terbaru, Anda mengundang berbagai risiko fatal:

• Fenomena Ponding (Kantong Air): Kesalahan dalam menghitung elevasi kemiringan dan kelengkungan kain (kurvatur) akan membuat air hujan terjebak di tengah atap. Berat air per meter kubik adalah 1 ton. Beban air yang terus bertambah akan merobek kain atau menarik roboh struktur baja seketika.
• Efek Angkat Angin (Uplift & Fluttering): Berdasarkan prinsip aerodinamika Bernoulli, hembusan angin kencang di atas kanopi akan menciptakan tekanan negatif yang menghisap atap ke atas (uplift). Jika rangka tidak dijangkar dengan perhitungan berat yang sesuai, atap bisa terbang. Selain itu, kain yang kurang tegang akan berkibar (fluttering), menyebabkan kelelahan material (fatigue) dan merusak sambungan dalam waktu singkat.
• Kegagalan Geser pada Baut & Sambungan: Kekuatan sebuah rantai ditentukan oleh mata rantai terlemahnya. Demikian pula struktur tensile. Baut murahan yang tidak bertipe High Tension Bolt (HTB) bisa terpotong akibat gaya geser angin kencang.

3. Metodologi Rekayasa Engineering: Proses Hitung Langkah demi Langkah

Tim perencana dari penyedia jasa kanopi membrane Jakarta yang profesional akan melakukan rekayasa struktur membrane tensile melalui serangkaian tahapan matematis. Berikut adalah proses rahasia dapur para insinyur sipil kami:

A. Proses Form Finding (Pencarian Bentuk)

Kain membran bukanlah plat baja yang kaku; material ini bersifat non-linear dan dinamis. Tahap awal menggunakan perangkat lunak (software) arsitektur parametrik untuk mencari “bentuk keseimbangan alami” dari kain tersebut. Pada fase ini, insinyur akan menarik kain secara virtual untuk memastikan tegangan (stress) terdistribusi merata ke seluruh permukaan (biaxial tension). Fungsi tenda membrane dalam arsitektur modern sangat bergantung pada kesempurnaan lengkungan (seperti anticlastic atau synclastic) yang dihasilkan dari proses digital ini.

B. Analisa Beban (Load Analysis) sesuai SNI 1727:2020

Setelah bentuk 3D didapatkan, struktur akan diberikan “siksaan virtual” dengan memasukkan parameter beban yang mengacu pada SNI Pembebanan Bangunan Gedung:

• Beban Mati (Dead Load): Berat dari material kain itu sendiri (misal material Agtex 850 GSM memiliki berat 0,85 kg/m2), berat struktur baja utama, plat baja, kawat seling, dan aksesoris.
• Beban Hidup (Live Load): Beban yang bekerja sementara. Dalam atap membran, ini biasanya diasumsikan sebagai beban genangan curah hujan ekstrem, atau beban pekerja saat melakukan perawatan/maintenance di atas atap.
• Beban Angin (Wind Load): Ini adalah variabel paling kritis. Besaran tekanan angin akan disesuaikan dengan zona letak bangunan (pesisir pantai memiliki tekanan angin jauh lebih besar dibanding area padat kota). Analisis ini akan menghitung gaya hisap dan gaya tekan yang menimpa rangka penyangga.

C. Pemilihan Material & Analisis Penampang Baja

Melalui hasil gaya maksimal yang didapat dari software, insinyur akan menentukan dimensi baja. Di sinilah pentingnya analisis struktur pipa besi vs baja IWF untuk rangka kanopi membrane tensile. Pipa bulat (Circular Hollow Section) sangat sering digunakan karena aerodinamis dan tahan terhadap gaya puntir (torsi), namun untuk pilar raksasa, profil Baja IWF atau H-Beam lebih dominan dalam menahan gaya lentur besar.

4. Pemecahan Masalah Khusus: Rentang Lebar dan Aplikasi Area Ekstrem

Setiap lokasi memiliki tantangannya tersendiri yang menuntut modifikasi pada desain standar rangka.

Struktur Bentang Lebar (Fasilitas Olahraga & Parkiran Masif)

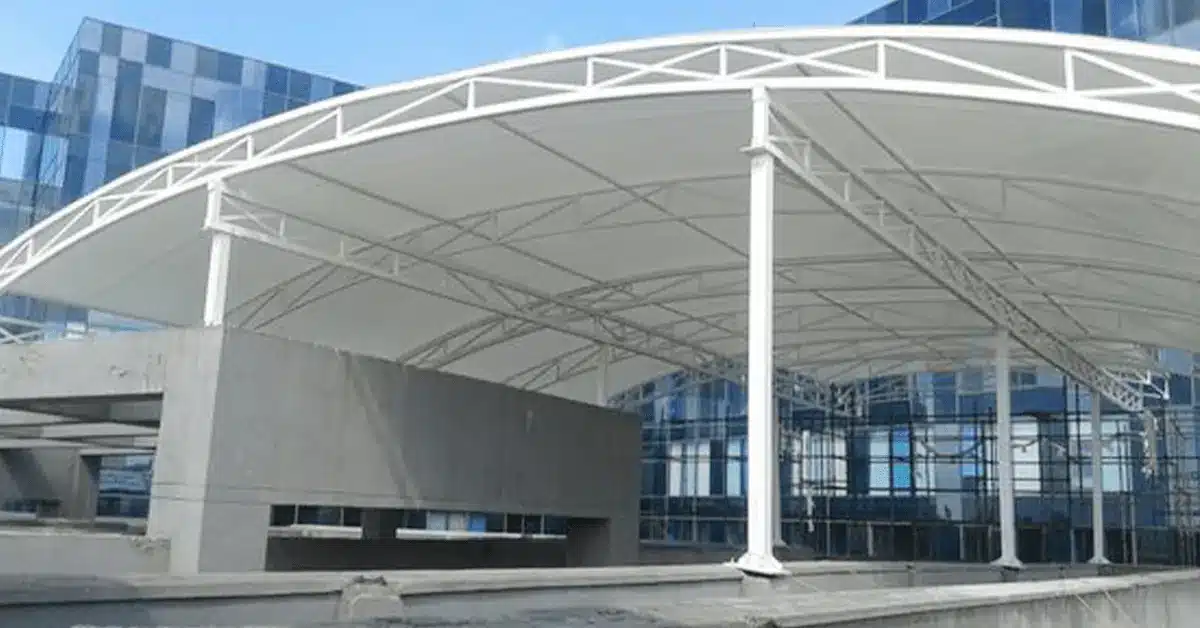

Jika Anda membangun konstruksi atap membrane lapangan padel, lapangan futsal, atau kanopi membrane parkiran berskala masif, arsitek dilarang menempatkan tiang penyangga di tengah area. Untuk mengakali bentangan bebas yang bisa mencapai 30-40 meter tanpa tiang, solusinya adalah menggunakan sistem Truss. Mari bedah tuntas struktur cremona truss pada atap membrane tensile solusi bentang lebar tanpa batas. Susunan pipa-pipa kecil yang dilas membentuk segitiga (kremona) jauh lebih kaku, kuat, namun ringan jika dibandingkan dengan menggunakan satu balok baja IWF yang sangat besar dan berat.

Struktur Elevasi Tinggi (Rooftop Gedung)

Aplikasi untuk kanopi membrane rooftop menuntut pendekatan engineering yang jauh lebih konservatif. Beban angin di lantai 10 sebuah gedung bisa tiga hingga empat kali lipat lebih buas dibanding di atas permukaan tanah. Pondasi (Base plate dan anchor chemical) harus dihitung cermat agar tidak merusak plat beton eksisting atap gedung utama (mencegah kebocoran struktur gedung).

Struktur Fasilitas Ibadah & Publik Terbuka

Saat merancang kanopi membrane masjid (contoh populer adalah payung peneduh pelataran luar), keindahan kolom (tiang) sama pentingnya dengan fungsionalitasnya. Insinyur sering memadukan fungsi estetika pilar megah dengan bentuk kerucut terbalik atau model tenda payung membrane. Sama halnya untuk proyek kanopi membrane halte publik, ketebalan baja pipa harus lebih besar dari standar biasa untuk mengantisipasi korosi polusi gas buang kendaraan dan potensi tindakan vandalisme di pinggir jalan raya.

5. Memastikan Performa Struktural Jangka Panjang (Durability)

Proyek konstruksi adalah investasi jangka panjang. Performa struktural kanopi membrane jangka panjang amat dipengaruhi oleh perlindungan baja dari ancaman senyap: Korosi (Karat). Struktur atap membran umumnya terekspos langsung oleh perubahan cuaca (hujan dan terik matahari secara bergantian).

Untuk itu, analisa kekuatan dan ketahanan struktur membrane tensile menetapkan kewajiban tahap akhir (finishing) pada rangka besi. CV Sumber Kanopi menggunakan sistem pengecatan industri multi-lapis. Mulai dari pembersihan (sandblasting atau sikat kawat mekanis), aplikasi cat dasar Epoxy Primer Anti-Corrosion (Zinc Chromate), hingga lapisan luar pelindung UV (Polyurethane Paint). Hal ini memastikan rangka Anda terbebas dari pengeroposan dari dalam selama puluhan tahun, menjaga estetika kilap warna besi baja selaras dengan putihnya kain membran.

6. Kesimpulan: Memilih Mitra Konstruksi yang Tepat

Dengan membaca artikel teknis ini, kini Anda memahami bahwa di balik kanopi kain yang tampak melayang elegan, terdapat jalinan sains, matematika terapan, dan keringat rekayasa baja kelas berat. Kesuksesan instalasi sangat berbanding lurus dengan siapa yang Anda pilih untuk mengeksekusinya.

Mengikuti panduan lengkap konstruksi kanopi membrane, langkah final adalah kurasi aplikator. Sebagai tips memilih vendor konstruksi kanopi terbaik, pilihlah perusahaan yang berani memberikan rincian hasil hitung struktur, gambar shop-drawing, dan simulasi render 3D, bukan sekadar penawaran harga per meter persegi di selembar kertas nota.

Dengan rekam jejak pengerjaan nasional dan tips memilih tenda membrane berkualitas untuk bangunan yang selalu kami edukasikan, CV Sumber Kanopi memposisikan diri sebagai konsultan dan kontraktor yang dapat diandalkan. Cari tahu lebih dalam mengenai profesionalitas kami pada halaman tentang CV Sumber Kanopi.
