Prinsip desain struktur atap membrane

Panduan Lengkap Prinsip Desain Struktur Membrane Tensile: Menggabungkan Estetika, Kekuatan, dan Fungsionalitas

Dalam dunia arsitektur dan teknik sipil modern, kehadiran struktur membran tarik (tensile membrane structure) telah merevolusi cara kita mendesain sebuah atap bentang lebar. Tidak seperti bangunan beton atau rangka baja konvensional yang kaku dan berat, kanopi membrane menawarkan ilusi visual seolah-olah atap tersebut melayang bebas, ringan, dan menantang gravitasi.

Namun, di balik keindahan visualnya yang organik dan futuristik, terdapat perhitungan matematis dan prinsip rekayasa teknik (engineering) yang sangat kompleks. Mendesain atap membran bukan sekadar menarik selembar kain di atas tiang besi. Kegagalan dalam memahami prinsip dasarnya dapat berakibat fatal: mulai dari kain yang robek karena tegangan yang salah, air hujan yang menggenang (ponding), hingga struktur baja yang ambruk saat diterjang badai.

Artikel komprehensif ini akan mengupas tuntas prinsip desain struktur membrane. Panduan ini dirancang khusus bagi para arsitek, insinyur, kontraktor, maupun pemilik properti yang ingin memahami bagaimana sebuah mahakarya arsitektur tenda membrane dirancang agar aman, estetis, dan tahan lama hingga puluhan tahun.

Mengapa Desain Struktur Membrane Sangat Berbeda?

Sebelum masuk ke prinsip-prinsip utamanya, kita harus memahami konsep dasar material ini. Bangunan konvensional (beton, bata, baja IWF) bekerja berdasarkan prinsip kekakuan (stiffness) dan menahan beban melalui gaya tekan (compression) atau lentur (bending). Sebaliknya, bahan membran adalah material yang sangat fleksibel. Ia sama sekali tidak memiliki kekakuan lentur (flexural stiffness) maupun kemampuan menahan gaya tekan.

Kain membran HANYA bisa menahan beban jika ia diberikan gaya tarik (tension). Oleh karena itu, sistem ini dikenal sebagai Form-Active Structure. Artinya, bentuk geometri atap itu sendirilah yang mendistribusikan beban (seperti angin dan hujan) ke seluruh permukaan kain, lalu menyalurkannya ke kabel baja (sling) dan akhirnya ke rangka tiang penyangga. Perubahan bentuk geometri sekecil apa pun akan mengubah cara struktur tersebut mendistribusikan beban.

4 Prinsip Dasar Utama dalam Desain Struktur Membrane

Untuk menciptakan struktur membrane tensile yang kokoh dan indah, seorang insinyur (tensile engineer) harus mematuhi empat prinsip dasar perancangan berikut ini:

1. Form-Finding (Pencarian Bentuk Geometris)

Ini adalah fase paling krusial dan pertama kali dilakukan. Karena membran hanya bisa stabil jika ditarik ke berbagai arah, kita tidak bisa menggambar bentuk sembarangan di kertas lalu memaksakan kain untuk mengikutinya. Proses form-finding adalah proses mencari bentuk keseimbangan tegangan (equilibrium shape) yang ideal.

Dalam proses ini, digunakan perangkat lunak komputer khusus (software analitik 3D) untuk menyimulasikan kelengkungan (curvature). Prinsip dasarnya adalah menciptakan permukaan “Antiklastik” (Anticlastic Surface), yaitu permukaan yang memiliki lengkungan ganda ke arah yang berlawanan (satu melengkung ke atas, satu melengkung ke bawah). Lengkungan ganda inilah yang membuat kain menjadi kaku dan stabil melawan hembusan angin dari segala arah.

2. Pre-Tensioning (Tegangan Awal atau Pratarik)

Setelah bentuk geometris ditemukan, prinsip kedua adalah Pre-Tension. Bayangkan senar gitar: jika kendor, ia tidak akan menghasilkan nada yang baik dan akan mudah melengkung saat disentuh. Demikian pula kain membran. Agar atap tidak bergetar hebat (fluttering) saat ditiup angin kencang, kain harus ditarik dengan tingkat ketegangan tertentu sebelum beban sesungguhnya (angin/hujan) datang.

Tingkat tegangan pratarik ini harus dihitung secara presisi. Jika terlalu kendor, air hujan akan membentuk cekungan dan menggenang (ponding) yang beratnya bisa merobek atap. Namun jika terlalu kencang (over-tension), material kain akan memuai melebihi batas elastisitasnya, atau tiang baja penyangga akan melengkung tertarik ke dalam.

3. Analisis Beban Eksternal (Load Analysis)

Setelah bentuk keseimbangan dan tegangan awal ditemukan, struktur tersebut harus diuji secara virtual melawan kondisi alam ekstrem. Ini melibatkan analisis struktur atap membran standar SNI keamanan teknis yang mencakup:

• Beban Angin (Wind Load): Angin adalah musuh utama struktur ringan. Insinyur harus menghitung tekanan angin yang mendorong ke bawah (downforce) dan gaya hisap angin yang berusaha menerbangkan kanopi ke atas (wind uplift).
• Beban Hujan dan Salju (Snow/Rain Load): Geometri atap harus memastikan air mengalir lancar (drainage) ke titik pembuangan tanpa ada satu pun titik area datar yang memicu genangan.
• Beban Mati (Dead Load): Berat dari kain membran itu sendiri (meskipun relatif ringan) beserta berat kabel baja dan pelat sambungan.

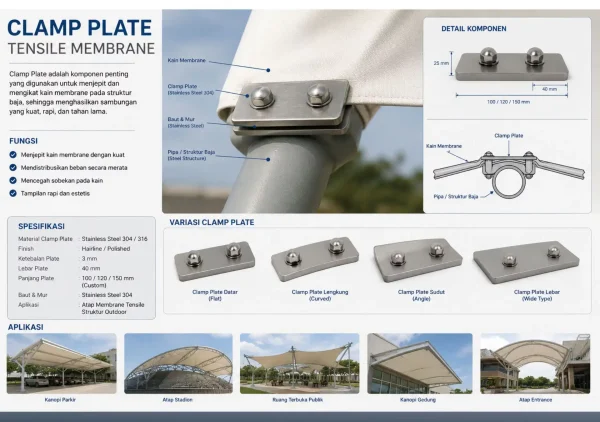

4. Analisis Detail Pola (Patterning) dan Sambungan (Detailing)

Kain membran diproduksi dalam bentuk gulungan (roll) dengan lebar terbatas (biasanya 2.5 hingga 3 meter). Atap bentang lebar tidak mungkin dibuat dari satu lembaran utuh. Oleh karena itu, perangkat lunak komputer akan “membedah” bentuk 3D atap menjadi potongan-potongan pola 2D (cutting pattern).

Potongan-potongan ini kemudian disambung menggunakan mesin las frekuensi tinggi (High Frequency Welding). Prinsip desain di fase ini memastikan garis potong dan sambungan searah dengan jalur penyaluran gaya tegangan, sehingga meminimalisir risiko kain sobek di bagian sambungan (seam failure).

Bentuk-Bentuk Geometri Dasar (Topologi) Kanopi Membrane

Beranjak dari prinsip antiklastik di atas, desain arsitektur membran tarik secara umum dapat diklasifikasikan ke dalam tiga bentuk dasar (topologi). Semua desain kompleks di dunia pada dasarnya adalah modifikasi atau gabungan dari tiga bentuk ini:

1. Hypar (Hyperbolic Paraboloid / Pelana Kuda)

Ini adalah bentuk paling klasik, murni, dan paling stabil dalam arsitektur membran. Bentuk hypar diciptakan dengan menarik empat titik sudut (atau lebih) secara bergantian ke arah atas (high point) dan ke bawah (low point). Visualnya menyerupai pelana kuda. Bentuk ini sangat efisien dalam membuang air hujan dan sangat kaku dalam menahan gaya hisap angin. Bentuk hypar sangat cocok untuk area peneduh taman, drop-off area, maupun peneduh area parkir.

2. Conical (Bentuk Kerucut atau Tenda)

Bentuk kerucut memiliki satu atau beberapa titik puncak (mast/tiang penopang tengah) atau ditarik menggunakan cincin tarik (flying mast) di bagian atas, sementara bagian perimeter luar ditarik ke bawah. Desain ini menciptakan volume ruang (clearance) yang sangat tinggi di bagian tengah, sangat ideal untuk sirkulasi udara. Bentuk conical lazim digunakan untuk peneduh lapangan olahraga terpadu, atrium mall outdoor, atau lobi utama hotel bintang lima.

3. Barrel Vault (Bentuk Lengkung Paralel)

Bentuk barrel vault ditopang oleh serangkaian rangka baja lengkung paralel yang kokoh, di mana material membran ditarik di atasnya. Struktur ini sangat cocok untuk menutupi area yang memanjang, seperti koridor jalan pejalan kaki (pedestrian walkway), peron stasiun kereta api, maupun tribun lapangan sepak bola yang memanjang searah lapangan. Tingkat kelengkungan harus dikalkulasi agar air hujan dapat turun dengan cepat.

Syarat Mutlak: Perhitungan Struktur Baja Sesuai Standar SNI

Kekuatan membran tidak akan ada artinya jika rangka penyangganya tidak memenuhi standar keamanan bangunan. Oleh karena itu, prinsip desain membran sangat bergantung pada teknik struktur baja. Rangka tiang (mast) dan balok baja harus mampu menahan beban kompresi yang ditransfer dari kabel-kabel tarik penyangga kanopi.

Sangat disarankan agar setiap proyek didampingi oleh ahli yang menguasai perhitungan struktur kanopi membrane sesuai standar SNI. Ketebalan pipa (thickness), kualitas material pipa galvanis atau baja hitam (black steel), serta dimensi base-plate dan kedalaman pondasi cakar ayam, semua harus dihitung menggunakan software analisis struktural (seperti SAP2000 atau STAAD.Pro) sebelum dieksekusi di lapangan. Mengabaikan langkah ini sama saja dengan membangun bom waktu yang siap rubuh saat cuaca buruk.

Kesalahan Fatal yang Harus Dihindari dalam Mendesain Membrane

Mendesain kanopi membran yang estetis adalah satu hal, tetapi membuatnya aman adalah hal lain. Tanpa pengetahuan teknis yang memadai, sangat mudah bagi desainer pemula untuk melakukan kesalahan memilih kanopi membrane yang harus dihindari. Beberapa kesalahan fatal dalam prinsip desain antara lain:

1. Memaksakan Permukaan Datar (Flat Surface): Seperti yang dijelaskan sebelumnya, membran membutuhkan lengkungan ganda (antiklastik). Memaksakan kain membran untuk berbentuk kotak datar seperti atap spandek akan menghilangkan kekuatan strukturalnya, menyebabkan getaran hebat terkena angin, dan mengundang genangan air hujan yang pasti berujung pada kerobekan kain.
2. Sistem Penyaluran Air (Drainage) yang Buruk: Lupa mempertimbangkan arah jatuhnya air (runoff). Air hujan tidak boleh dibiarkan jatuh bebas melimpahi area pejalan kaki atau tumpah merusak dinding bangunan utama. Detail talang air tersembunyi pada membran harus dirancang dengan teliti.
3. Spesifikasi Rangka yang “Over-Optimistic”: Tergiur harga murah lalu menggunakan pipa besi tipis biasa. Mengingat gaya tarik yang dihasilkan kanopi membrane sangatlah besar, pipa besi tipis akan melengkung atau patah saat baut angkur mulai dikencangkan (proses tensioning).

Implikasi Desain Terhadap Estimasi Biaya (RAB)

Tingkat kerumitan desain berbanding lurus dengan biaya. Jika Anda adalah klien atau kontraktor, memahami prinsip geometri di atas akan membantu Anda menyusun anggaran yang lebih realistis. Desain hypar standar tentu akan lebih terjangkau dibandingkan desain kerucut melayang (flying mast) yang asimetris.

Untuk mendapatkan pandangan anggaran yang lebih akurat sesuai standar pasar material baja terkini, Anda bisa selalu memantau laman harga kanopi membrane update. Faktor yang membuat harga naik turun biasanya didominasi oleh: persentase pembuangan material saat pola dipotong (wastage material), jenis kualitas kain (seperti Agtex, Serge Ferrari), dan seberapa ekstrem ketebalan struktur pondasi yang dibutuhkan untuk menahan desain tersebut.

Kesimpulan: Memilih Spesialis Tensile Architecture Adalah Kunci

Mendesain struktur membran tarik adalah sebuah perpaduan paripurna antara seni (art) dan ilmu teknik pasti (engineering). Melalui prinsip form-finding, pre-tensioning, dan analisis beban yang akurat, atap berbahan kain dapat bertransformasi menjadi struktur masif yang mampu melindungi area komersial Anda dari terpaan cuaca tropis selama puluhan tahun.

Karena tingginya risiko kegagalan struktural akibat kesalahan perhitungan desain, pastikan Anda tidak menyerahkan pekerjaan ini kepada kontraktor las konvensional yang tidak memiliki spesialisasi khusus di bidang membrane architecture.
